手持式声学成像仪 ( HSI 132 ) 是利用传声器阵列测量一定范围内的声场分布的专 用设备，可用于被动测量声源的位置和辐射强度的状态，并彩色云图方式显示出直观的声场图 像，即声成像测量。检测仪不仅具备传统声学相机的声音定位可视化等的功能，还可针对特定
的局部放电以及压缩气体泄漏场景进行检测分析。
仪器支持可听声和超声波频段，可用于声源定位、异常声音测试、声源轨迹跟踪定位等。
针对稳态或高瞬态声源，静止或运动物体都可以获得***的检测效果，目前主要应用于压缩气
体泄漏检测及高压电力设备局部放电检测等场景。

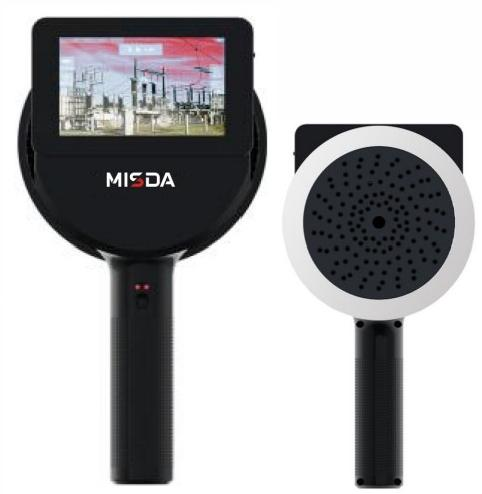

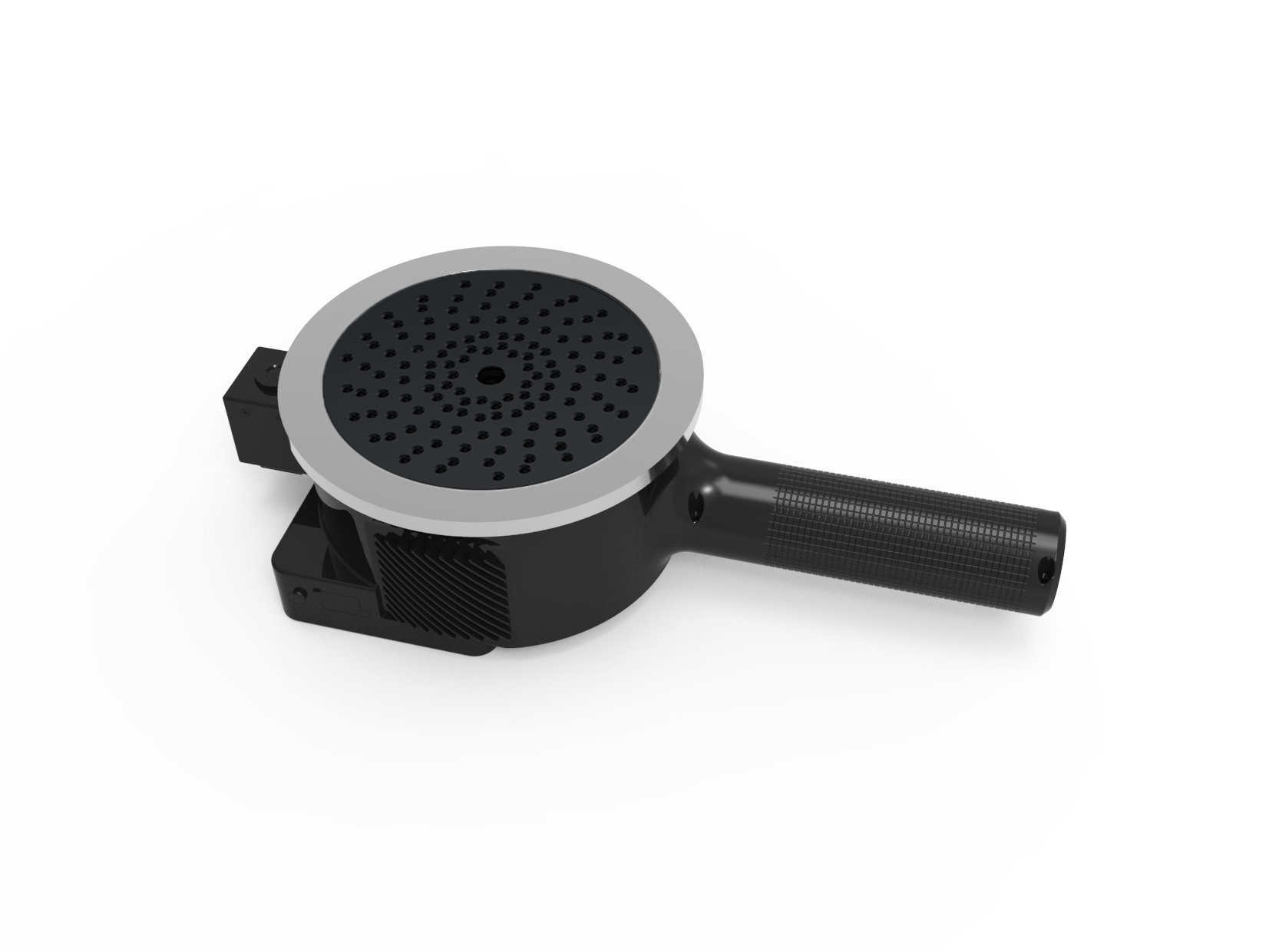

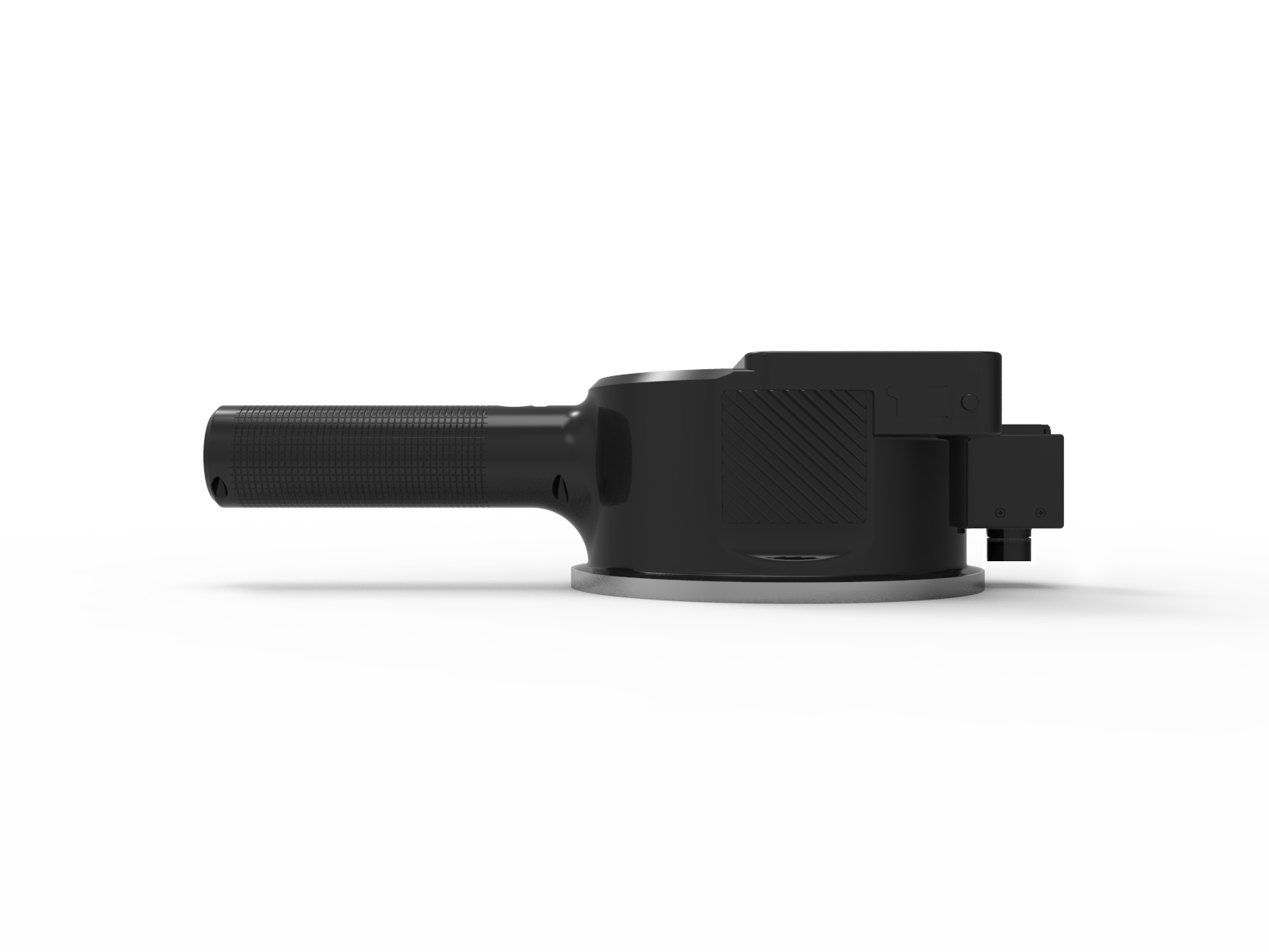

迈视达 HSI132 手持式声学成像仪
手持式声学成像仪 ( HSI 132 ) 是利用传声器阵列测量一定范围内的声场分布的专 用设备，可用于被动测量声源的位置和辐射强度的状态，并彩色云图方式显示出直观的声场图 像，即声成像测量。检测仪不仅具备传统声学相机的声音定位可视化等的功能，还可针对特定
的局部放电以及压缩气体泄漏场景进行检测分析。
仪器支持可听声和超声波频段，可用于声源定位、异常声音测试、声源轨迹跟踪定位等。
针对稳态或高瞬态声源，静止或运动物体都可以获得***的检测效果，目前主要应用于压缩气
体泄漏检测及高压电力设备局部放电检测等场景。
产品参数
-
笑笑
- 取消
|
参数类型 |
参数指标 |
|
型号 |
HSI132 |
|
声学成像参数 |
|
|
通道数量 |
132通道 |
|
传感器类型 |
MEMS数字麦克风 |
|
传感器动态范围 |
30dB~120dB |
|
频带范围 |
2kHz~96kHz |
|
检测距离 |
0.5m~130m |
|
应用场景 |
局放放电检测、气体外泄漏检测 |
|
***成像灵敏度(1m) |
5dB SPL 18KHz 7dB SPL 30KHz 11dB SPL 42KHz 14dB SPL 60KHz |
|
放电检测性能 |
最小检测放电量：200pc(检测距离3米) |
|
多目标最小横向分辨率 |
150mm(18KHz,1m,94dB SPL) |
|
多目标***检测声压差 |
不小于18dB(18KHz,1m,94dB SPL) |
|
光学图像参数 |
|
|
屏幕分辨率 |
1024*600 |
|
图片分辨率 |
***支持1920*1080 |
|
图像格式 |
PNG |
|
摄像头像素 |
800万 |
|
视频格式 |
MP4 |
|
屏幕视场角 |
77° |
|
物理电气参数 |
|
|
产品尺寸 |
353mm*167mm*74.5mm |
|
产品重量 |
<1kg |
|
电池容量 |
锂电池：7.4V/6600mAh 续航时间：>5h |
|
电源适配器充电参数 |
DC12V/3A |
|
显示屏尺寸 |
7 寸 L C D |
|
触摸屏 |
电容式 |
|
数据传输接口 |
USB、Type-C、WIFI、蓝牙 |
|
内部存储容量 |
256GB |
|
环境适应性 |
|
|
工作温度 |
-20℃~+55℃ |
|
贮存温度 |
-40℃~+85℃ |
|
工作湿度 |
10%～95%,非冷凝 |
|
防护等级 |
IP54 |
|
EMC可靠性指标 |
静电放电抗扰度，GB/T17626.2-20184级，Class A 工频磁场抗扰度，GB/T17626.8-20064级，Class A 脉冲磁场抗扰度，GB/T17626.9-20114级，Class A |
|
其他功能 |
|
|
麦克风自诊断 |
传感器阵列运行状况检测，用于确定是否需对麦克风阵列进行维护 |
|
局放图谱 |
实时显示PRPD局放类型(电晕、悬浮、沿面等) |
|
在线升级 |
支持USB、Type-C
