S150RT光电吊舱由非制冷红外热像仪、30倍连续变倍可见光相机、激光测距仪、两轴伺服稳定平台和图像处理组件（自主识别、跟踪）组成。具有高精度、低延迟等特点，可应用在小型无人机上，完成对目标区域的昼夜侦察、监视等任务。
光电吊舱通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并同时实时输出红外和可见光视频供任务执行人员查看。
该吊舱已经适配过国内多家主流飞控平台，可实现与飞控的无缝对接；并可接入本单位ViewControlStudio显控软件平台，协助总体单位快速完成无人机系统的开发。
该光电吊舱主要应用于侦查、导引、边防巡逻、人员搜救、森林防火等场景。

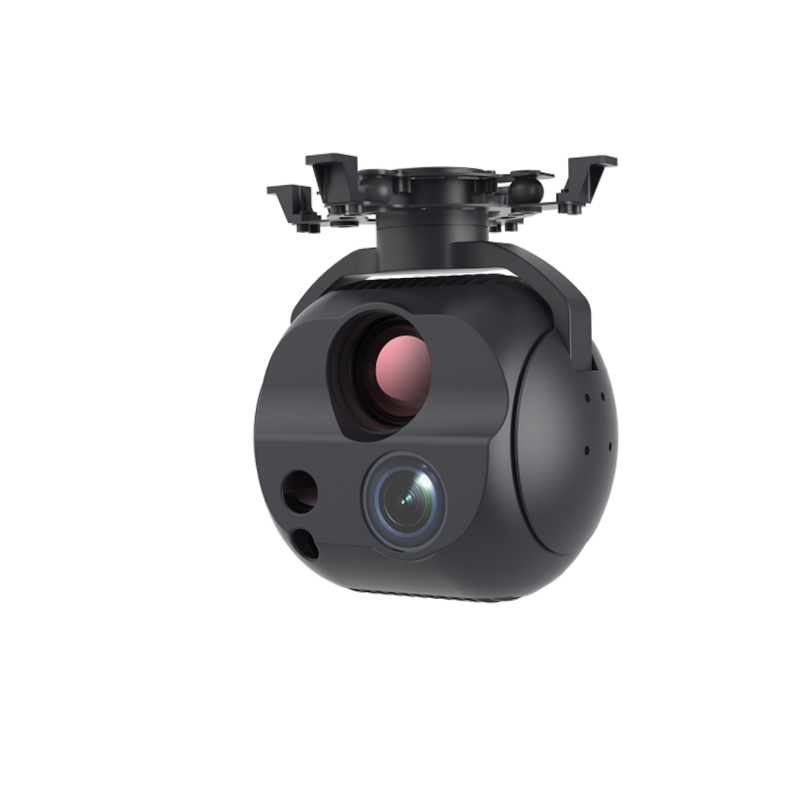

迈视达S150RT两轴三光吊舱对目标的探测、识别和跟踪
S150RT光电吊舱由非制冷红外热像仪、30倍连续变倍可见光相机、激光测距仪、两轴伺服稳定平台和图像处理组件（自主识别、跟踪）组成。具有高精度、低延迟等特点，可应用在小型无人机上，完成对目标区域的昼夜侦察、监视等任务。
光电吊舱通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并同时实时输出红外和可见光视频供任务执行人员查看。
该吊舱已经适配过国内多家主流飞控平台，可实现与飞控的无缝对接；并可接入本单位ViewControlStudio显控软件平台，协助总体单位快速完成无人机系统的开发。
该光电吊舱主要应用于侦查、导引、边防巡逻、人员搜救、森林防火等场景。
产品参数
|
型号 |
S150RT |
|
红外热像仪 |
|
|
探测器类型 |
非制冷焦平面探测器 |
|
工作波段 |
8μm～14μm |
|
探测器分辨率 |
640×512 |
|
像元尺寸 |
12μm |
|
镜头焦距 |
45mm |
|
视场角 |
9.75°×7.81°（±5%） |
|
伪彩 |
6种 |
|
数字变倍 |
1～4X |
|
噪声等效温差 |
NETD≤50mK |
|
最小可分辨温差 |
MRTD≤500mK |
|
可见光相机 |
|
|
分辨率 |
1920×1080 |
|
响应波段 |
0.4μm～0.9μm |
|
像元尺寸 |
2.8μm |
|
光学变倍 |
30倍 |
|
混合变倍 |
60倍 |
|
焦距 |
4.3mm～129mm |
|
视场角 |
63.7°×35.8°～2.3°×1.3°(±5%) |
|
变焦方式 |
自动对焦、手动调焦 |
|
***照度 |
0.01Lux（黑白） |
|
激光测距机 |
|
|
波长 |
1535nm |
|
***测距距离 |
≥3km（能见度≥15Km条件下） |
|
最小测距距离 |
≤20m |
|
测距精度 |
≤2m |
|
测距频率 |
1～5Hz可调 |
|
伺服平台 |
|
|
方位转角 |
360°×n（360°连续旋转） |
|
俯仰转角 |
-120°～+90°（向上为正） |
|
框架角精度 |
≤0.3°（1σ） |
|
稳定精度 |
≤0.1mrad（1σ） |
|
***调转速度 |
方位≥50°/s，俯仰≥50°/s |
|
***调转加速度 |
方位≥20°/s²，俯仰≥20°/s² |
|
系统指标 |
|
|
图像跟踪 |
自动跟踪选定目标（选配） |
|
供电电压 |
20V～32VDC |
|
功率 |
稳定功耗：≤30W（上电峰值电流≥5A） |
|
重量 |
≤1Kg |
|
体积 |
≤157mm×157mm×180mm |
|
接口 |
|
|
控制接口 |
RS422/TTL |
|
视频接口 |
千兆网/同步422 |
|
存储接口 |
≤128G存储卡（Mini SD卡） |
|
图片格式 |
jpg格式 |
|
视频格式 |
avi格式 |
|
环境适应性 |
|
|
工作温度 |
-20℃～＋60℃（-40℃可选） |
|
存储温度 |
-45℃～＋65℃ |
|
振动条件 |
加速度为2g；垂直、横向、纵向三个方向各30min。 |
|
冲击条件 |
峰值加速度20g，持续时间11ms |
|
防护等级 |
可在小、中雨中飞行 |

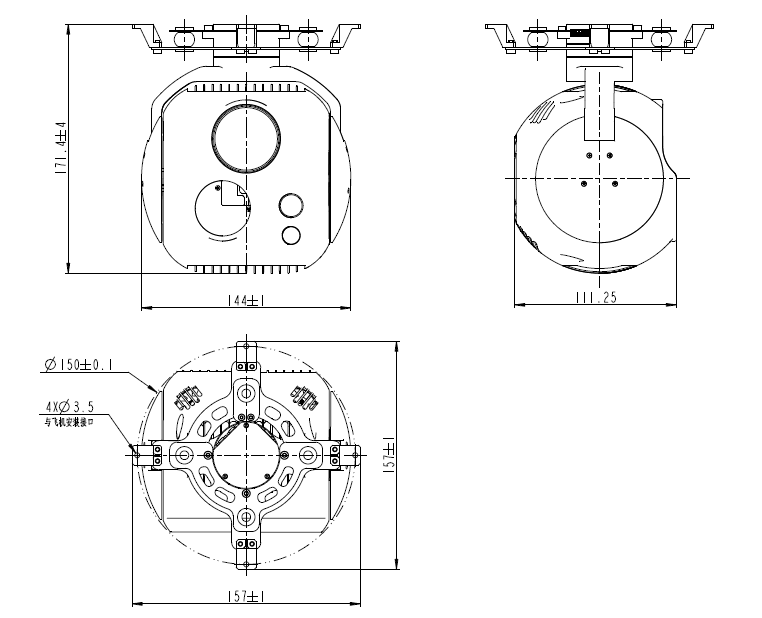

机械尺寸及安装接口
图2产品尺寸及安装接口
