迈视达TZ100-19-VR10(10X) 光电吊舱采用三光光电载荷、三轴伺服稳定平台和图像跟踪器一体化设计，具有重量轻、精度高和集成度高等特点，可安装在中、小型无人飞机上，用于执行对目标区域的昼夜侦察、监视和目标定位任务。
通过红外和可见光可实现全天时对地目标的探测、识别和跟踪，可实时输出红外和可见光图像。
主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。
迈视达TZ100-19-VR10（10X）三轴双光(10X)目标定位吊舱
迈视达TZ100-19-VR10(10X) 光电吊舱采用三光光电载荷、三轴伺服稳定平台和图像跟踪器一体化设计，具有重量轻、精度高和集成度高等特点，可安装在中、小型无人飞机上，用于执行对目标区域的昼夜侦察、监视和目标定位任务。
通过红外和可见光可实现全天时对地目标的探测、识别和跟踪，可实时输出红外和可见光图像。
主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。
产品参数
|
型号 |
TZ100-19-VR10 |
|
红外热像仪 |
|
|
探测器分辨率 |
640×512 |
|
镜头焦距 |
19mm |
|
视场角 |
13.8°×10.4°（±5%） |
|
伪彩 |
6种 |
|
数字变倍 |
1～4X |
|
图像存储 |
照片格式为.jpg |
|
视频存储 |
压缩视频格式.avi |
|
可见光相机 |
|
|
分辨率 |
1920×1080 |
|
镜头焦距 |
5.1mm～51mm |
|
水平视场角 |
68°～6.7° |
|
光学变倍 |
10倍 |
|
透雾功能 |
有 |
|
图像存储 |
照片格式为.jpg |
|
视频存储 |
压缩视频格式.avi |
|
伺服平台 |
|
|
方位转角 |
360°×n |
|
俯仰转角 |
-115°～+90° |
|
横滚转角 |
-40°～+40° |
|
系统参数 |
|
|
开机准备时间 |
≤30s |
|
供电电压 |
+20V～+36VDC |
|
功率 |
稳定功耗：≤30W |
|
重量 |
|
|
体积 |
130mm×120mm×180mm |
|
定位精度 |
≤30m(300m) |
|
接口 |
|
|
控制接口 |
≤700g |
|
视频接口 |
同步422 /百兆网 |
|
存储接口 |
Mini SD卡≤128G |
|
环境适应性 |
|
|
工作温度 |
RS422/ TTL/百兆网 |
|
存储温度 |
-40℃～＋60℃ |
|
防雨 |
可在小、中雨中飞行 |
|
|
|
|
|
-20℃～＋60℃（-40℃可选） |
|
|
|
|
|
|
机械接口

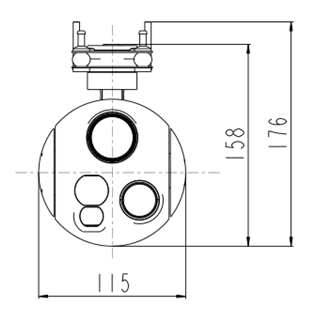

图2产品机械尺寸图

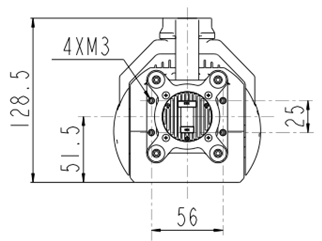

图3产品安装接口图
